產品概述

HR120系列智能低壓無功補償控制器集數據采集、通訊、無功補償、電網參數、分析等多功能與一體。128*64點陣超大LCD屏顯示，界面美觀大方，顯示內容豐富。本產品采用RS485通訊方式，最多可以聯網36臺本公司的HR100系列低壓無功補償模塊。

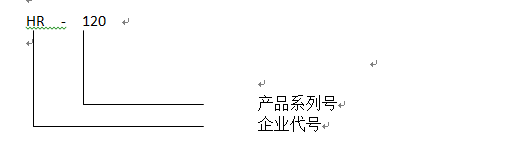

產品型號規格說明

產品特點

具有自動運行和手動運行兩種工作方式，可實現共補、分補及混合補償控制

實時顯示三相電壓、電流、功率因數、有功功率、無功功率等

具有過壓、欠壓、欠流、過諧波保護等功能，且具有抗諧波干擾功能

具有控制參數及系統參數設置功能，且具有掉電保護功能

正常工作條件

環境溫度  -25℃～55℃

相對濕度  20%～90%

海拔高度  ≤2000m

主要技術參數

取樣電流模擬量：≤5A，50Hz

靈敏度：≤200mA

動作誤差：≤±2.0%

測量準確度：電壓、電流、功率因數1.0級，無功功率、有功功率精度高于2.0級

控制智能電容：≤36只

防護等級：IP30

額定工作電壓：380V±20%，50Hz

功率消耗：≤2VA

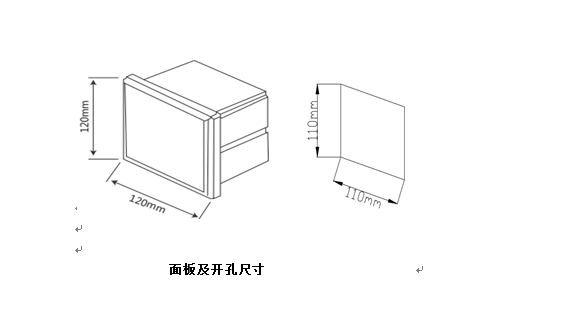

外形尺寸和開孔尺寸

外形尺寸：寬（W）×高（H）×深（D）

          120mm（W）×120mm（H）×85mm（D）

開孔尺寸：110mm（W）×110mm（H）

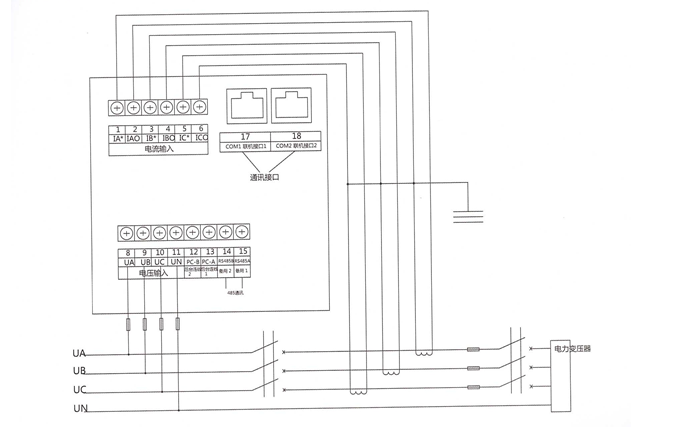

接線端子圖
